简介

实时监测油气回收系统各项指标是否正常，部分加油站开始试点运行在线监测系统。按照地标要求进行校准测试，可以保障在线监测系统的准确性和稳定性。

背  景

油气挥发是诸多加油站潜在不安全要素之一，在卸油、加油过程中，除存在油气蒸发损耗，油汽毒性危害人身安全和造成大气污染也是当今最受关切的问题。

根据2013年CARB油气回收认证程序CP201规定，年销售汽油油品在60万加仑以上的加油站都需要配备在线监测系统。

油气安全在线监测系统

功能介绍在线监测系统是在油气回收系统的基础上，对油气回收运行参数进行在线监测的一系列设备的组合。系统功能主要包括故障监测、数据传输、超标报警和强制停机等功能。据DB11 208的要求，在线监测系统需要能够实时监测加油油气回收过程中的气液比、油气回收系统的密闭性和管线液阻等参数，并能记录、存储、处理和传输监测数据。

油气回收的关键在于维持适当的气液比（我国规定为1~1.2），气液比主要通过机械式或电子式气液比例调节阀的开度来调节。在加油站运营过程中，由于真空泵频繁开启，气流对调节阀有一定的冲击，而气液比又对阀的开度较为敏感，常会出现漂移现象，因此有必要通过在线监控系统监测气液比的当前值。除气液比外，密闭性和管线液阻也是油气回收系统的重要参数，需要实时监测。

系统结构

在线监测系统的主要组成结构：

1. 安装在加油站各管路上的现场仪表（包括压力传感器、气体流量计、浓度检测仪等）；

2.  数据采集器（用于采集加油脉冲、油气流量脉冲、压力信号、浓度信号等）；

3. 加油站室内的监控机（监控机运行在线检测软件）。

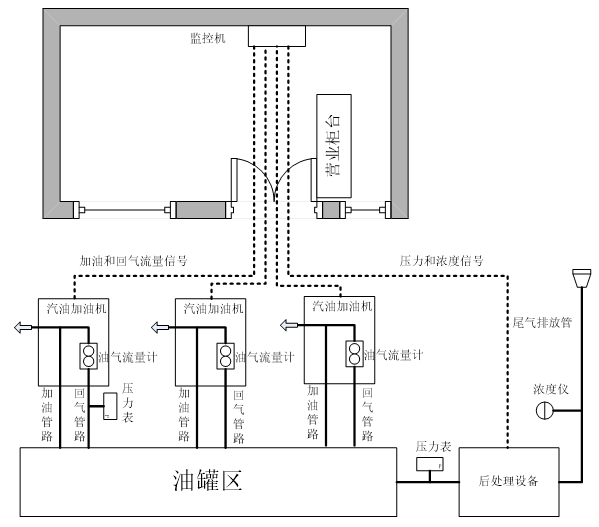

（在线监测系统设备安装示意图）

在线监测系统的气体流量计安装于加油机内气路上，用于监测每次加油操作的回气体积。压力传感器安装于与地下储油罐直接连通的气路上，如加油机底部回气总管处或后处理装置进气口处。数据采集器位于加油机内，用于采集加油脉冲、回气脉冲和压力信号，并通过通信线缆将数据传入监控机进行处理。

压力变送器在油气回收系统上的应用

加油站油气回收系统的关键在于油气的密闭回收，管道压力是一项重点监测内容，通过系统压力及压力的变化趋势来判断当前油气回收系统是否出现泄露、压力真空阀是否堵塞、后处理设备是否正常工作。压力变送器在油气回收系统上的应用如图所示：

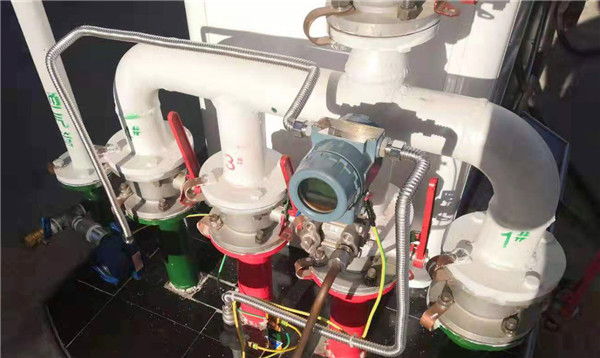

 （客户提供现场应用图一）

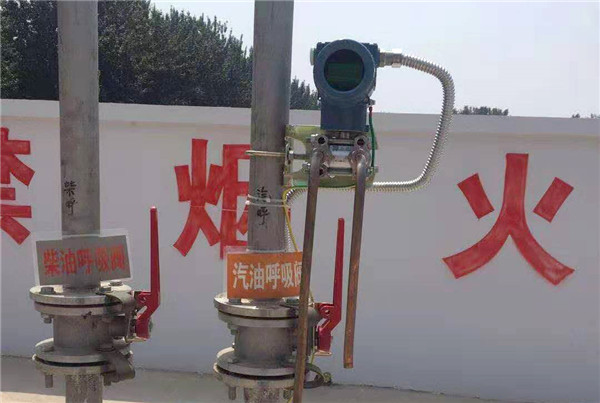

 （客户提供现场应用图二）

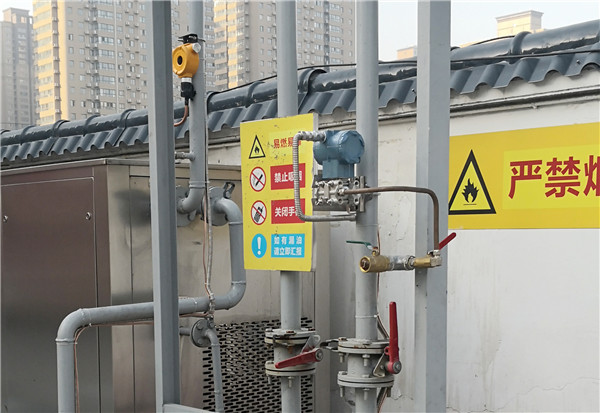

（客户提供现场应用图三）

产品特点

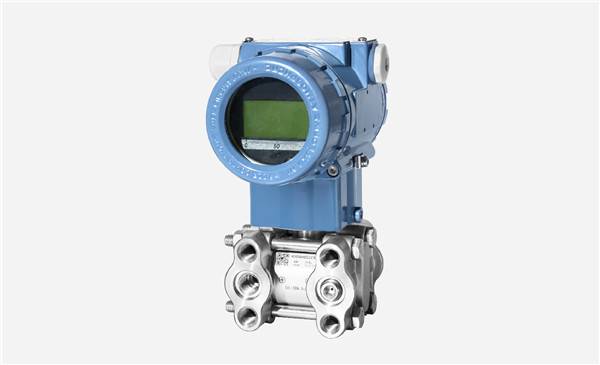

MDM3051S型智能压力变送器

-3.5~3.5KPa；

4-20mADC带HART协议；

本安防爆，精度0.075%；

稳定可靠，长期漂移性能最优0.1%/年；

量程100：1的可调节量程比。
