随着石油需求量的增长与采油技术的提高，采油废水处理量日益增大，有效的治理采油废水污染及废水资源的利用，已成为油田发展面临的重点问题。

废水处理首先要做的就是对采油废水的精准计量。精确计量废水的数量，才能科学合理的进行废水处理与废水调度。这些废水在处理达标后，大部分要作为开采注入水，回注地层。

(西南石油钻井平台)

案例中西南石油钻井平台分布有6口井，使用3套地面测试流程对该平台6口井进行返排、测试、试采等。早期使用的涡轮流量计，仪表计量数据与计量罐数据误差达到20%以上，对现场资源造成极大浪费。

现场问题

1. 采油废水携带大量悬浮固体物，涡轮流量计内叶片易卡塞损坏，需定期拆卸维护；

2. 不同管道与工艺环节使用的涡轮流量计不可通用，现场仪表维护困难；

3. 2寸管道流量小于70方/天，微小流量涡轮流量计不能准确计量；

4. 耦合装置下端容易积累杂质，使得计量准确度低，部分站点微小流量甚至无法测量；

5. 采油废水温度高且含有不同的盐类及其他杂质，容易腐蚀涡轮流量计。

麦克解决方案

根据客户现场实际工况环境，目前困扰客户的维护频率高、单次维护量大的现状。麦克传感专门开发出符合现场使用的MFE600电磁流量计，产品具备如下特点：

1. 根据现场定制开发电路及软件，能够确保微小流量的检测；

2. 传感器特殊的结构设计，耐高温的同时可以承受高压；

3. 电磁流量计测量管道为通管径，内部无阻流部件，不会堵塞，彻底杜绝了定期拆卸维护的工作；

4. 选择防腐蚀的电极及衬里材料，可保证仪表长期使用；

5. 针对性更改通讯接口及通讯软件，兼容客户已有系统，降低了客户更换仪表的成本。

（技术现场作业指导）

石油现场有些场所满足不了前五后三的直管段安装需求，电磁流量计结合自身技术特点，在电极、衬里、电路板的计算算法及流量计的法兰耐压等级和密封方式RF或RTJ的灵活应用，保证产品现场的稳定使用。

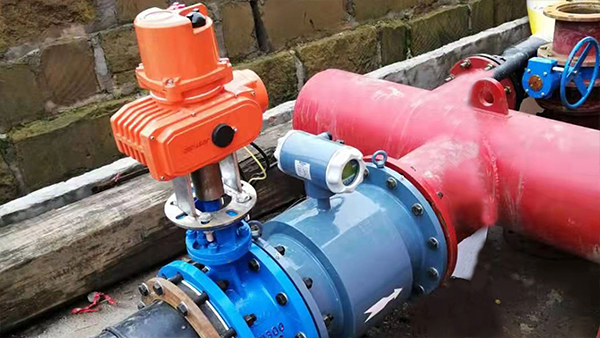

（现场应用图）

用户价值

MFE600电磁流量计的应用，解决西南石油钻井平台计量测量平台排液量，计量过程整体平稳可靠，在测试排液后期（日排液量低于 100 方）仍然能进行有效的流量计量。当管道内天然气含量较少时波动范围较小，整体平稳，且有效的消除了因仪表堵塞导致的生产事故等现象。

使用产品

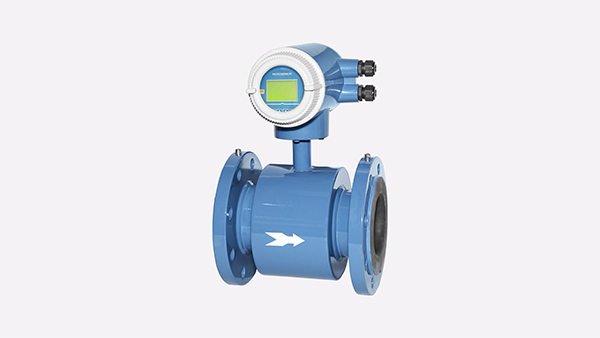

MFE600型一体式电磁流量计

口径：DN10-DN800

准确度：0.5级

衬里：氯丁橡胶/聚氨酯衬里/PTFE/F46

电极材料：316L/HB/HC/钛/钽/铂铱/碳化钨

通信：RS485/RS232/GPRS

电 源：220V AC/24V DC/电池供电

隔爆型

联系我们

电磁流量计在川庆油气钻井平台实施测量的具体方案需参考实际情况，我们的技术团队会根据现场环境为您提供最佳的产品解决方案。
