朋友们大家好，欢迎来到麦克传感云学院！

在各行各业的生产运营中，流体流量是过程控制的关键数据。精确测量过程流量，对保证产品质量、提高生产效率等有着重要的作用。其重要性在给排水、造纸、油气、纺织印染、环保等行业中更为突出。

测量流体流量的仪表统称为流量计，是重要的工业物理量测量仪表之一。那么流量计是如何保证测量精准度？其标准是什么？这一期我们的课程就为你揭开流量标准装置的秘密！

流量计为什么要进行标定呢？我们知道，电磁流量计在生产过程中存在分散性和误差，因此需要在满足流量计应用安装的条件下进行实流标定，得出一个唯一的传感器系数。也就是说，通过标定，每台电磁流量计有一个确定的系数与之对应，这样，才能保证流量计的准确度与线性度。因此流量标准装置的性能至关重要。

下面我们一起聊聊流量标准装置，这里以电磁流量计的生产标定为例，对流量标准装置做详细的说明。

常见的液体流量标准装置有两种，第一种为标准表法流量标准装置，第二种为静态质量法流量标准装置。

用标准流量计作为流量标准来鉴定流量计的方法称为“标准表法”。装置主要由液体源、标定管道、标准流量计和控制设备等组成。

其原理是基于流体力学的连续性方程，以标准表为标准器，使流体连续通过标准流量计和被检流量计，比较两者的输出瞬时流量值，或比较一段时间内的累积流量值，从而确定被检流量计的计量性能。

标准表法在方便量值传递、扩大流量范围、提高检定效率等方面具有显著价值，因而得到了普遍的发展。

根据称重容器测量液体质量，结合测量时间及液体密度，计算出液体瞬时流量，再通过比较此瞬时瞬时流量和被检表输出的瞬时流量，确定被检流量计的计量性能的方法，被称为静态质量法。

装置主要由液源稳压系统、标定管路、称量系统、启停设备、控制设备等组成。此装置由于液体在静止状态下称重，消除了液流的动量影响，因此在流量装置中准确度最高的装置。

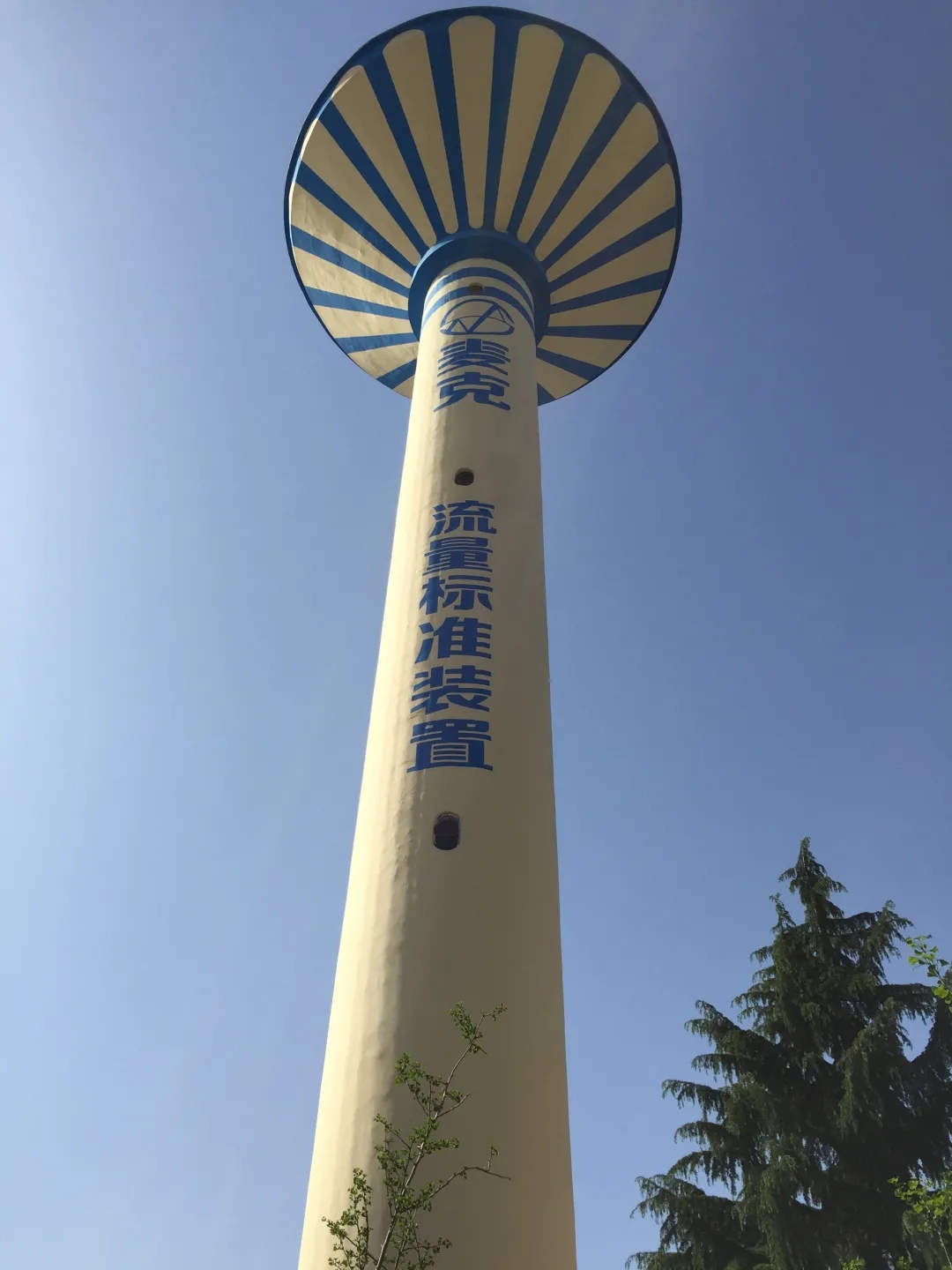

静态质量法中的液源稳压系统，常用的稳压方法有三种，分别为水塔稳压法、容器稳压法、变频调速法，其中水塔稳压法效果最好。

麦克传感流量标准装置可实现标准表法标定，也具备静态质量法标定能力，一套装置，两个系统。其中DN6~DN350管径为静态质量法；DN25~DN600管径为标准表法。两套系统可以同时运行，极大地提升了标定效率。

好了今天的课程内容就是这些，关于流量计标定的方法和原理，你懂了吗？下期我们将聊一聊流量计标定的管线是什么样的。大家可以微信搜索并关注“麦克传感器”公众号，告诉我你想了解的问题，还可以在线选型、样品申请、线上下单、获取更多产品及行业资讯。我们下节课见！
